HDG M150-240
Die HDG M150-240 macht Spitzentechnologie in einem niedrigeren Leistungsbereich verfügbar.
-
Einblick in den Kessel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1 - 4-Kammern-Zellenradschleuse mit Cut-Connection2 - Stoker-Schnecke mit Dosierbehälter3 - Primärluftgebläse4 - Sekundärluftgebläse5 - Automatische Zündung mit Überfüllsicherung6 - 2-Zonen-Stufenrost7 - Unterrost-Entaschung8 - Integrierte Zentralentaschung9 - Sekundär- und Tertiärluftzugabe10 - Sicherheitswärmetauscher11 - Wärmetauscher mit automatischer Abreinigung12 - Lambda-Sonde13 - Saugzuggebläse mit Unterdruckregelung14 - Vor- und Rücklaufanschlüsse- Technische Daten
M175
M200
M240
Nennwärmeleistung (kW) 175 200 240
(220 bei Dauerlast)Kleinste Wärmeleistung (kW) 52 60 72 Abgastemperatur bei Nennwärmeleistung (°C) 165 180 195 Abgasmassenstrom bei Nennwärmeleistung* (kg/s) 0,116/0,104 0,131/0,118 0,156/0,139 Wasserinhalt (l) 515 515 515 Betriebsdruck (bar) 6 6 6 Notwendiger Förderdruck (Pa)** 5 5 5 Maximale Vorlauftemperatur (°C) 100 100 100 Rauchrohranschluss (mm) 250 250 280 Maße und Gewicht
M175
M200
M240
Höhe ohne Anbauteile (mm) 1876 1876 1876 Breite ohne Anbauteile (mm) 2395 2395 2395 Tiefe ohne Anbauteile (mm) 1101 1101 1101 Gewicht (kg) 2555 2555 2555 * Bei zwei Angaben bezieht sich die erste auf den Hackgutbetrieb, die zweite auf den Pelletbetrieb.
** In Verbindung mit Rauchgasgebläse und Unterdruckregelung. - Technische Daten
Großserien-Technologie im Kleinformat
Mit der Hackschnitzel- und Pelletheizung HDG M175-240 macht HDG innovative Spitzentechnologie erstmals im Leistungsbereich von 175 bis 240 kW verfügbar und setzt damit Maßstäbe in Sachen Wirkungsgrad, Zuverlässigkeit und Komfort. Highlights ist der vollintegrierte Feinstaubfilter, die automatische und vollständige Reinigung inklusive der einzigartigen Unterrostentaschung sowie die zusammen mit dem Fraunhofer Institut entwickelte Brennraumgeometrie für Wirkungsgrade von bis zu 94 Prozent!
Kurz: Die HDG M175-240 bringt die bewährte Spitzentechnik der leistungsstärkeren HDG M300-400 erstmals in den mittleren Leistungsbereich.
Brennraumtemperaturfühler
Der Brennraumtemperaturfühler liefert die Informationen zur Regelung der Materialmenge, der Zündung und vor allem der Primärluft-Zufuhr. Diese wird für die Vortrockung und die Ausgasung des Brennmaterials benötigt und stellt die Hauptluft für die Verbrennung.
Lambda-Sonde
Die Lambda-Sonde misst den Restsauerstoff nach der Verbrennung und ermittelt so Werte für die Sekundär- und Tertiärluft. Beide werden zu unterschiedlichen Zeiten den Verbrennungsgasen beigemischt und sorgen so für eine extrem saubere Verbrennung mit höchsten Wirkungsgraden.
Saugzuggebläse mit Unterdruckregelung
Das drehzahlgeregelte Saugzuggebläse wird mittels Unterdruckregelung gesteuert und sorgt für einen gleichbleibenden Unterdruck in der Brennkammer. Schwankende Brennstoffeigenschaften und ungünstige Kaminverhältnisse werden so wirksam ausgeglichen.
Höchster Wirkungsgrad und geringe Emissionen
Die Geometrie der Brennkammer wurde zusammen mit dem Fraunhofer Institut entwickelt. Kernstück ist der integrierte Fliehkraftabscheider mit nachgeschalteter Beruhigungs- & Entspannungszone. Durch eine 180°-Umlenkung wird Staub schon in der Brennkammer abgeschieden. Zusätzlich steuert die Verbrennungsregelung schon ab der Startphase und sorgt so für eine fast rauchfreie Verbrennung.
Zwangsdurchströmte Wärmetauscher
Die schichtweise Durchströmung des Wärmetauschers optimiert den Wärmeübergang und garantiert höchste Wirkungsgrade. Alle Wärmetauscherflächen werden vollautomatisch abgereinigt, wodurch der Wartungsaufwand auf ein Minimum reduziert wird.
Extrem sauber und leise
Die Verbrennung der HDG M175-240 läuft im Regelbetrieb bei Zimmerlautstärke ab und dank der integrierten Zentralentaschung mit der neuen und einzigartigen Unterrostentaschung zum Abtransport der Verbrennungsasche sowie der vollautomatischen Abreinigung aller Wärmetauscherflächen reinigt sich das Heizsystem quasi von selbst. Zudem stehen zahlreiche Entaschungssysteme für alle Anforderungsprofile zur Verfügung.
Die HDG M175-240 mit Vario-Beschickung im Video
Erfahren Sie, wie einfach das Heizen mit dem HDG ist und erleben Sie unsere flexible Hackschnitzelheizung im Einsatz bei unseren Kunden.
Mit HDG den kompletten Baum nutzen!
Bisher war die Verbrennung von Hackgut aus Ästen, Baumwipfeln und Durchforstungsholz schwierig. Bei HDG ist das jetzt anders: Dank integriertem Feinstaubabscheider kann jetzt auch Durchforstungs- und Wipfelholz bedenkenlos verwendet werden.
Die Vorteile:
- Nutzung von aschereichen Brennstoffen aus Waldrestholz
- Elektrostatischer Abscheider garantiert niedrigste Feinstaubwerte - vom Anheizen bis zum Ausbrand
- Vollständige Integration im Kessel mit geringem Platzbedarf
- Vollständig automatische Abreinigung der Elektrode und Abscheiderflächen
- Integrierte Filterentaschung aller Rückstände in den Aschenbehälter

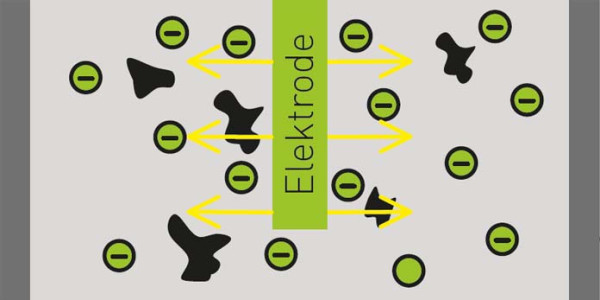

Feinstaubpartikel strömen mit der Abluft durch den Abgaskanal. Durch eine Hochspannungselektrode werden Elektronen freigesetzt.

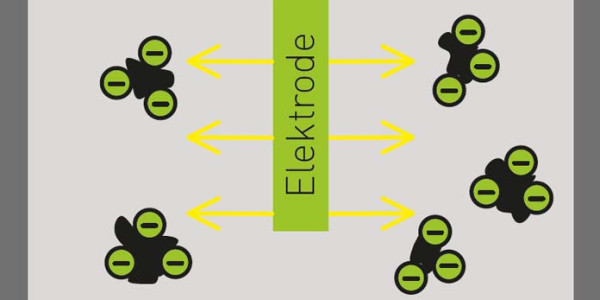

Die Elektronen bewegen sich durch elektrostatische Kräfte zur Kaminwand. Dabei werden die Feinstaubpartikel geladen und ebenfalls zur Wand bewegt.

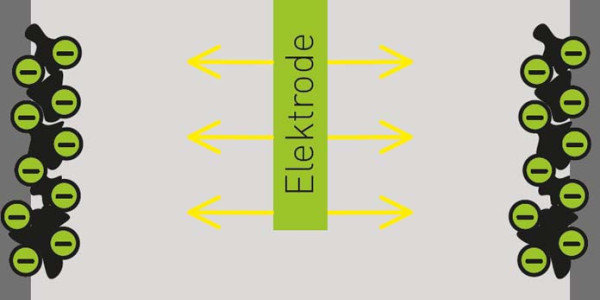

Der Feinstaub sammelt sich an der Wand an und verklumpt zu groben Flocken. Diese Ablagerungen wird durch die automatische Abreinigung entfernt.
Absolute Kontrolle
SPS-Verbrennungstechnik und Systemregelung mit HDG Control
Zur Regelung setzen wir auf die Kombination aus SPS-Steuerung und der neuen HDG Control:
SPS-Verbrennungstechnik
- Laufende Ermittlung der Führungsgrößen über Brennraumtemperaturfühler und Lambda-Sonde
- Konstante Anpassung der optimalen Luft- und Brennstoffmenge
- Leistungsregelung nach strengen Vorgaben ("QM-Heizwerke")
- Offen für Erweiterungen (Mod-Bus, etc.)
HDG Control
- Einbindung externer Wärmequellen, Thermischer Solaranlagen, Pufferspeicher, Heizkreise, Netzpumpen, Brauchwasserbereitung, u.v.m.
- Regelung von Kaskadensystemen und Nahwärmenetzen
- Auf Wunsch: Voller Webzugriff und App für iOS und Android
Flexible Austragungs- und Beschickungstechnik für jeden Einsatzbereich
Eine ausgereifte Austragung und Beschickung ist entscheidend für den sicheren und zuverlässigen Betrieb einer automatischen Holzheizung. Mit cleveren Innovationen setzt das neue HDG Vario-System hier Maßstäbe.
- Cut-Connection: Riesige Übergabeöffnung zwischen Austragungsschnecke und Zellenradschleuse die Materialverstopfungen sicher vermeidet
- 4-Kammer-Zellenradschleuse: Verbindet absolute Rückbrandsicherheit mit minimaler Bauteilbeanspruchung durch geringe Reibungsflächen
- Stokerschnecke mit Dosierbehälter: Die Brennstoff-Dosierung über Lichtschranke garantiert gleichmäßige Materialzufuhr und konstante Leistung auch bei unterschiedlichen Füllständen im Lager
Darüber hinaus stehen mit mehreren Austragungssystemen für Hackgut (Federkern-Raumaustraung, Gelenkarm-Raumaustragung, Schubboden, etc.) und Pellets (Saugsystem, Austragungsschnecke) auch für den Brennstofftransport Lösungen für jeden Anwendungsfall zur Verfügung.
Mehr zur Austragungs- und Beschickungstechnik für Hackschnitzelheizungen >>Vom Lager zum Kessel
Raus aus dem Kessel - rein in die Tonne
Die richtige Entaschungslösung für jeden Einsatzbereich
Je nach Anwendungsgebiet können verschiedene Aschenbehälter zum Einsatz kommen. Gemeinsam mit Ihnen planen wir eine individuelle Lösung.
- Aschenkasten 80 Liter: Ideal für den Pellet-Betrieb und bei beengten Platzverhältnissen
- Aschenkasten 230l mit Euro-Aufnahme: Ideal für landwirtschaftliche Betriebe. Kann mit dem Frontlader transportiert werden.
- Aschentonne 120 bzw. 240 Liter: Perfekt geeignet, wenn die Asche durch ein Entsorgungsunternehmen beseitigt wird.
- Kippmulde 400 Liter: Großes Volumen für den Einsatz im Gewerbe. Kann mit dem Stapler transportiert werden.
